氧气不锈钢气动单座调节阀产品分类：调节阀系列产品简介：适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等百分比。多种多样的品种规格可供选择。 |
产品详情

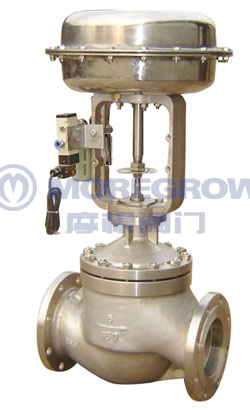

氧气气动单座调节阀概述
适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等百分比。多种多样的品种规格可供选择。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20～300。适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等百分比。多种多样的品种规格可供选择。
氧气气动单座调节阀主要零件材料
|
阀体、阀盖 |
ZG1Cr18Ni9Ti |
|
阀芯、阀座 |
1Cr18Ni9Ti、司钛莱合金堆焊 |
|
软密封阀芯 |
增强聚四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨、不锈钢波纹管 |
|
垫片 |
橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片 |
|
膜盖 |
A3 |
|
波纹膜片 |
丁腈橡胶夹增强涤纶织物 |
|
弹簧 |
60Si2Mn |
|
阀杆、推杆 |
2Cr13、1Cr18Ni9Ti |
|
衬套 |
2Cr13 |
氧气气动单座调节阀主要技术参数
|
公称通径DN(mm) 阀座直径) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||
|
10 |
12 |
15 |
20 |
|||||||||||||||||
|
额定流量系数KV |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
|
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
||
|
额定行程L(mm) |
10 |
- |
- |
- |
16 |
- |
25 |
- |
40 |
- |
- |
60 |
- |
- |
100 |
- |
|
|
||
|
膜片有效面积 (cm2) |
280 |
- |
- |
- |
- |
- |
400 |
- |
600 |
- |
- |
1000 |
- |
- |
1600 |
- |
- |
- |
||
|
信号范围Pr) |
20～100、40～200、80～240段幅：20～60、60-100 |
|||||||||||||||||||
|
气源压力Ps( |
0.14～0.4 |
|||||||||||||||||||
|
固有流量特性 |
直线、等百分比 |
|||||||||||||||||||
|
固有可调比R |
50：1 |
|||||||||||||||||||
|
允许泄漏量 |
硬密封：Ⅳ级、软密封：Ⅵ级 |
|||||||||||||||||||
|
公称压力PN( |
1.6、4.0、6.4 |
|||||||||||||||||||
|
工作温度t(℃) |
常温型 |
-20～220、-40～250、-60～250 |
||||||||||||||||||
|
散热型 |
-40～450、-60～450 |
|||||||||||||||||||
|
高温型 |
450～560 |
|||||||||||||||||||
|
低温型 |
-60～100、-100～-200、-200～-250 |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
氧气气动单座调节阀外形尺寸
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
||
|
L |
PN16 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
- |
- |
|
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
- |
- |
||
|
PN64 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
- |
- |
||
|
H1 |
常温型 |
PN16 |
487 |
493 |
524 |
524 |
538 |
686 |
706 |
726 |
969 |
696 |
1009 |
1353 |
1390 |
- |
- |
|
PN40 |
487 |
493 |
524 |
524 |
538 |
686 |
706 |
733 |
979 |
979 |
1029 |
1373 |
1415 |
- |
- |
||
|
PN64 |
487 |
503 |
534 |
534 |
546 |
696 |
713 |
743 |
999 |
999 |
1044 |
1385 |
1425 |
- |
- |
||
|
中温型 |
标准型加200 |
标准型加250 |
标准型加320 |
标准型加350 |
- |
||||||||||||
|
H2 |
PN16 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
- |
- |
|
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
- |
- |
||
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
- - |
|||
|
A |
282 |
360 |
470 |
620 |
- |
||||||||||||
|
法兰标准 |
GB：1.6、2.5、4.0、6.4MPa ANSL：150、300、600Lb JLS：10K、20K、30K |
||||||||||||||||
订货须知:
1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
