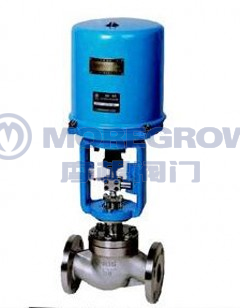

电动单座调节阀 WTZDL产品分类：调节阀系列产品简介：电动单座调节阀接受调节仪表来的直流电流信号，改变被调介质流量，电动单座调节阀使被控工艺参数保持在给定值。电动单座调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。 |
产品详情
电动单座调节阀接受调节仪表来的直流电流信号，改变被调介质流量，电动单座调节阀使被控工艺参数保持在给定值。电动单座调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
一、电动单座调节阀技术参数
|
公称通径DN(mm) （阀座直径dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||||||||
|
公称压力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||||
|
固有可调比 |
50 |
||||||||||||||
|
允许泄漏量 |
单座 |
硬密封：IV级 软密封：VI级 |
|||||||||||||
|
套筒 |
硬密封：II级 软密封：VI级 |
||||||||||||||
|
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信号范围（mA.DC） |
0~10 4~20 |
||||||||||||||
|
作用方式 |
电关式 电开式 |
||||||||||||||
|
使用环境温度（℃） |
电动调节阀：-20~70℃ 伺服放大器：0~50℃ |
||||||||||||||
|
使用环境湿度 |
电动调节阀：≤95% 伺服放大器：≤85% |
||||||||||||||
|
电源电压 |
220V 50Hz 380V 50Hz 24AC/DC |
||||||||||||||
二、电动执行机构技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
电动执机机构 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
|
电子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
||||||||
|
电动执行机构推力（N) |
普通型 |
400 4000 |
400 4000 |
6400 |
6400 16000 |
|||||||
|
电子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
|
普通型 |
12.5 |
20 |
32 |
48 |
||||||||
|
|
电子型 |
30 |
30 |
48 |
60 |
|||||||
|
消耗功率（N） |
普通型 |
28 |
35 |
|||||||||
|
电子型 |
6 |
15 |
25 |
40 |
||||||||
三、电动单座调节阀允许压差表
|
公称通径 (mm) 推力(N) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
10 |
12 |
15 |
20 |
|||||||||||
|
400 |
3.90 |
2.71 |
1.73 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
|
|
|
|
|
|
|
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|
|
|
|
|
|
|
|
|
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
|
|
|
|
|
|
|
6000 |
|
|
|
|
|
|
|
|
1.38 |
0.91 |
0.54 |
|
|
|
|
6400 |
|
|
|
|
|
|
|
|
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
|
8000 |
|
|
|
|
|
|
|
|
|
|
|
0.50 |
0.34 |
0.19 |
|
16000 |
|
|
|
|
|
|
|
|
|
|
|
0.98 |
0.68 |
0.38 |
四、电动单座调节阀主要尺寸
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
A |
460 |
530 |
630 |
|||||||||
|
B |
230 |
230 |
260 |
|||||||||
|
H1 |
490 |
540 |
625 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H2 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
H3 |
53 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
重量 |
PN1640 |
50 |
5254 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
155 |
|
|
PN64 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |
|
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
