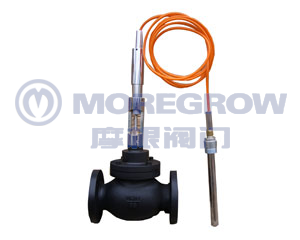

自力式温度调节阀 YZW DN15-300 PN1.6MPa产品分类：调节阀系列产品简介：自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品. |
产品详情
一、自力式温度调节阀概述:
YZW系列高稳定型自力式温度控制阀无需外界能源而实现自动调节。克服了其他类型温控阀在高温高湿环境下所产生的控制精度不稳定，寿命短等问题。该产品可根据用户·需要无级设定温度，并根据用户不同用途选择以下几种形式：正向温度控制阀(常用)、反向温度控制阀、三通合流阀和三通分流阀等。它主要用于蒸汽、高温水、油加热以及冷却水、冷冻水、空气加热等各种介质，如汽—水换热、水—水换热、油一水换热的各种工况，广泛用于生活用水、’供暖、空调、除氧器等热交换、热冷却系统，还可广泛用于电力、化工、纺织、制药、食品、石油等行业各种热交换设备的温度自动控制。
二、自力式温度调节阀工作原理:
利用感温液体热胀冷缩及液体不可压缩的原理而实现自动调节。当控制温度升高时感温液体膨胀产生的推力将热媒关小，以降低输出温度；当控制温度降低时感温液体收缩，在复位装置的作用下将热媒开大，以提高输出温度，从而使被控制的温度达到和保持在所设定的温度范围内。
三、自力式温度调节阀应用范围:

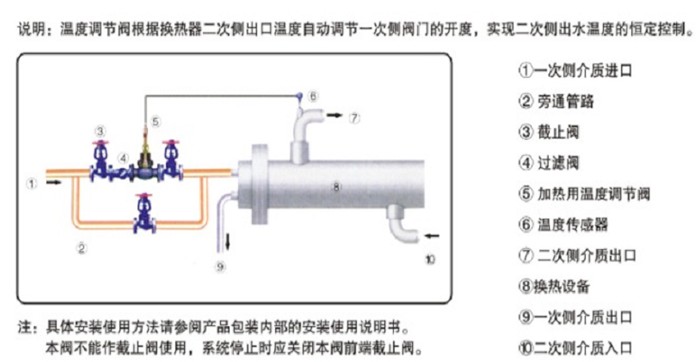

主要用于汽和水换热、水一水换热的各种场合。如空调<采暖)、洗澡、生活热水、除氧器等，也广泛适用于化工、石油、纺织、轻工、船舶等工业各种热交换设备的温度自动控制。特殊型号可用于系统冷却.
四、自力式温度调节阀特点：
1。无需电力或压缩空气等额外动力，安全性高。
2．温度控制精度高，工作稳定。可延长换热器使用寿命。
3．温度设定简单方便，用户可根据需要无级调温。
4．过温保护装置灵敏可靠，保护范围大，确保特殊情况下设备安全运行。
5．比例式控制，可以减小水锤危害。
6．适用范围广，可用于多种介质的温控场合。
7．体积小，重量轻，安装方便。
五、自力式温度调节阀零件材料：
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 零件 |
阀体,阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯,阀座 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
波纹管套 |
1Cr18Ni9Ti,1Cr18Ni12Mo2Ti |
|||
|
平衡波纹管 |
1Cr18Ni9Ti |
|||
|
温包 |
H62,1Cr18Ni9Ti |
|||
|
毛细管 |
H62,1Cr18Ni9Ti |
|||
|
接头 |
H62,1Cr18Ni9Ti |
|||
六、自力式温度调节阀主要尺寸：
|
公称通径 DN(mm) |
L (mm) |
D (mm) |
L1 (mm) |
H (mm) |
G (mm) |
导管长 (m) |
D (mm) |
D1 (mm) |
螺栓孔 (n-Ф) |
|
32 |
180 |
25 |
430 |
380 |
1-1/4" |
3 |
135 |
100 |
4-18 |
|
40 |
200 |
25 |
430 |
410 |
1-1/4" |
3 |
145 |
110 |
4-18 |
|
50 |
230 |
25 |
430 |
450 |
1-1/4" |
3 |
160 |
125 |
4-18 |
|
65 |
290 |
25 |
430 |
490 |
1-1/4" |
3 |
180 |
145 |
4-18 |
|
80 |
310 |
25 |
430 |
530 |
1-1/4" |
3 |
195 |
160 |
8-18 |
|
100 |
350 |
25 |
430 |
560 |
1-1/4" |
3 |
215 |
180 |
8-18 |
|
125 |
395 |
25 |
550 |
600 |
1-1/4" |
4 |
245 |
210 |
8-18 |
|
150 |
470 |
25 |
550 |
640 |
1-1/4" |
4 |
280 |
240 |
8-23 |
|
200 |
600 |
25 |
550 |
690 |
1-1/4" |
4 |
335 |
295 |
12-23 |
|
注:如用户需要公称压力PN2.5MPa或公称通径为DN15,DN20,DN25的产品,请向我公司查询尺寸 |
|||||||||
