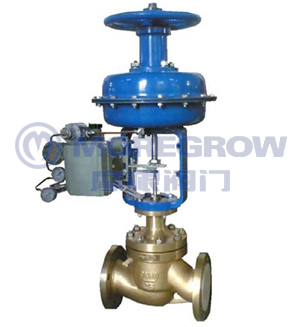

氧气全铜气动套筒调节阀 WTZJHM产品分类：调节阀系列产品简介：氧气全铜气动套筒调节阀采用顶部导向结构，配用多弹簧执行机构;氧气全铜气动套筒调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、拆装方便等优点;氧气全铜气动套筒调节阀广泛应用于精确控制气体、液体等介质. |
产品详情
氧气全铜气动套筒调节阀采用顶部导向结构，配用多弹簧执行机构;氧气全铜气动套筒调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、拆装方便等优点;氧气全铜气动套筒调节阀广泛应用于精确控制气体、液体等介质.
氧气全铜气动套筒调节阀 特点：
1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2.套筒互换性强，拆装方便，容易维修。
3.全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
5.执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
6.ZJHMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
7.ZJHMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合
氧气全铜气动套筒调节阀 主要零件材料
阀体、阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9T、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr
氧气全铜气动套筒调节阀主要技术参数:
|
公称通径 DN(mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
额定流量系数Kv |
直线 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
额定行程 L(mm) |
16 |
25 |
40 |
60 |
|||||||||
|
膜片有效面积 Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
|||||||||
|
信号范围(kPa) |
20 ～ 100 、 40 ～ 200、80 ～ 240 |
||||||||||||
|
气源压力 Ps(MPa) |
0.14 、 0.25 |
||||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||
|
固有可调比 |
50 |
||||||||||||
|
允许泄漏量 |
硬阀座不平衡型： IV 级软阀座： VI 级 |
||||||||||||
|
公称压力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
||||||||||||
|
工作温度 ( ℃ ) |
常温型 |
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 |
|||||||||||
|
散热型 |
-40 ～ 450 、 -60 ～ 450 |
||||||||||||
|
高温型 |
300 ～ 560 |
||||||||||||
|
低温型 |
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本产品性能指标贯彻GB/T4213-92标准
氧气全铜气动套筒调节阀外形尺寸表
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
A |
282 |
308 |
394 |
498 |
|||||||||
|
L |
PN16 ， 40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||
|
H 1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
||
|
PN64 |
65 |
70 |
77.5 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
||
|
H |
标准型 |
PN16 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
687 |
836 |
896 |
987 |
|
PN40 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
695 |
845 |
896 |
1000 |
||
|
PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
||
|
散热高温型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 |
||
订货须知
一、若订货前还未选定氧气全铜气动套筒调节阀型号，请向我们提供您的使用参数: 1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀 )10.其他特殊要求以便我们的为您正确选型。
二、若已经由设计单位选定我公司摩根氧气全铜气动套筒调节阀的产品型号，请按氧气全铜气动套筒调节阀型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
