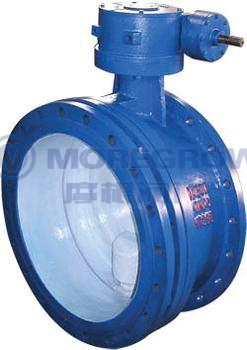

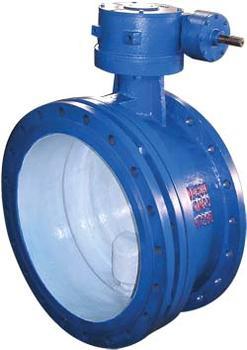

伸缩软密封蝶阀 伸缩蝶阀 SD341X产品分类：蝶阀系列产品简介：摩根软密封蝶阀适用温度≤80℃，用于石油、化工食品医药轻纺、造纸、电力、给排水、气体管路上，作调节流量和截流介质的作用，具有补偿 |
产品详情
摩根软密封蝶阀适用温度≤80℃，用于石油、化工食品医药轻纺、造纸、电力、给排水、气体管路上，作调节流量和截流介质的作用，具有补偿
用途
本蝶阀适用温度≤80℃，用于石油、化工食品医药轻纺、造纸、电力、给排水、气体管路上，作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
特点
1、设计新颖、合理、结构独特、重量轻、操作方便、起闭迅速。
2、本伸缩蝶阀既能起到调节流量和截流作用，又能补偿管道温差，所产生的热胀冷缩功能，同时也便于安装和拆卸，为一阀多用产品。
安装注意事项
1、本蝶阀安装前必须清洗内腔杂物。
2、本阀可有一定范围内伸缩，安装前必须松开伸缩部位的密封垫压盖，然后待本阀门与管道所需要的长度后，再锁紧伸缩密封压盖。
主要零部件材料
|
名称 |
材料 |
|
阀体 |
铸铁、球墨铸铁、铸钢、不锈钢 |
|
阀板 |
铸铁、球墨铸铁、铸钢、不锈钢 |
|
阀杆 |
2Cr13、不锈钢衬 |
|
密封圈 |
耐磨橡胶、丁腈橡胶等 |
|
填料 |
丁腈橡胶V型垫、柔性石墨 |
主要连接尺寸
|
压力 |
公称通 |
尺寸 (am) |
||||||||||||||
|
最长 L2 |
中间 L |
最短 L1 |
D2 |
D |
D1 |
H |
H1 |
H2 |
B1 |
B2 |
N |
N2 |
Φ |
z-d |
||
|
1.0MPa |
100 |
196 |
180 |
164 |
155 |
215 |
180 |
359 |
120 |
239 |
186 |
350 |
180 |
190 |
152 |
8-18 |
|
150 |
227 |
210 |
192 |
210 |
280 |
210 |
392 |
124 |
278 |
186 |
350 |
180 |
190 |
152 |
8-23 |
|
|
200 |
247 |
230 |
212 |
265 |
335 |
295 |
465 |
170 |
295 |
186 |
350 |
180 |
190 |
152 |
8-23 |
|
|
250 |
267 |
250 |
232 |
320 |
390 |
350 |
555 |
198 |
357 |
253 |
453 |
|
|
250 |
12-23 |
|
|
300 |
287 |
270 |
252 |
368 |
440 |
400 |
570 |
218 |
353 |
253 |
453 |
|
|
250 |
12-23 |
|
|
350 |
310 |
290 |
270 |
428 |
500 |
460 |
670 |
253 |
417 |
253 |
453 |
|
|
250 |
16-23 |
|
|
400 |
332 |
310 |
290 |
482 |
565 |
515 |
800 |
285 |
465 |
320 |
415 |
200 |
207 |
400 |
16-26 |
|
|
450 |
352 |
330 |
310 |
532 |
615 |
565 |
860 |
310 |
490 |
320 |
415 |
200 |
207 |
400 |
20-26 |
|
|
500 |
375 |
350 |
330 |
585 |
670 |
620 |
1007 |
340 |
520 |
320 |
415 |
200 |
207 |
400 |
20-30 |
|
|
600 |
420 |
390 |
360 |
635 |
780 |
725 |
1157 |
397 |
610 |
470 |
510 |
|
|
500 |
20-30 |
|
|
700 |
465 |
430 |
395 |
800 |
895 |
840 |
1295 |
467 |
690 |
470 |
510 |
|
|
300 |
24-30 |
|
|
800 |
510 |
470 |
430 |
905 |
1015 |
950 |
1425 |
530 |
765 |
470 |
510 |
|
|
300 |
24-34 |
|
|
900 |
555 |
510 |
465 |
1005 |
1115 |
1050 |
1580 |
595 |
830 |
470 |
510 |
|
|
300 |
28-34 |
|
|
1000 |
600 |
550 |
500 |
1110 |
1230 |
1160 |
1815 |
670 |
910 |
470 |
510 |
|
|
300 |
28-36 |
|
|
1200 |
690 |
630 |
570 |
1330 |
1455 |
1380 |
2015 |
785 |
1030 |
470 |
510 |
|
|
300 |
32-39 |
|
|
0.6MPa |
1400 |
780 |
710 |
640 |
1560 |
1630 |
1560 |
|
835 |
1180 |
|
|
|
|
|
36-36 |
|
1600 |
860 |
790 |
720 |
1710 |
1830 |
1760 |
|
1100 |
1300 |
|
|
|
|
|
40-36 |
|
|
1800 |
940 |
870 |
800 |
1920 |
2045 |
1970 |
|
1180 |
1400 |
|
|
|
|
600 |
44-39 |
|
|
2000 |
1020 |
950 |
880 |
2125 |
2265 |
2100 |
|
1300 |
1580 |
|
|
|
|
|
48-42 |
|
