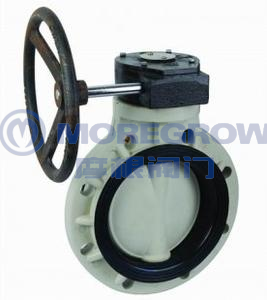

涡轮式塑料蝶阀 D341X-10S产品分类：蝶阀系列产品简介：无 |
产品详情
涡轮式塑料蝶阀适用于：
一、工业及流液管道系统（金属处理、电镀工厂、医药及炼油厂之酸碱液输送纺织厂、制革厂之漂白、染色与酸碱液管道矿厂、冶金工厂及化肥厂之残渣与矿浆管道半导体制造厂之消电离子水流处理系统工厂供水、配水、冷却水管道系统）
二、食品加工处理（养鱼场及鱼卵化之海水及淡水调配管道 内类包装工厂之盐水管道系统奶制品、罐头制造及饮料管道系统）
三、一般使用场合（游泳池及温泉管道 垃圾场甲烷回收管道系统地下水排水管道空调系统管道饮用水调配管道系统）
四、纸浆及造纸（铝及苛性碱液管道系统二氧化氯氯及氯碱厂内管道）
五、给水及污水处理（氯注射系统氯化铝及氯化铁液流管道沉淀池及过滤管道回收水处理管道）
六、灌溉（高尔夫球场温室农业住家、商业）
七、不可使用场合（不可适用于压缩空气或压缩气体场合）
ＦＲＰＰ增强聚丙烯 工作温度－１４°Ｃ～９０°Ｃ
ＣＰＶＣ氯化聚氯乙烯 工作温度－２０°Ｃ～９５°Ｃ
ＰＶＤＦ聚偏＝氟乙烯工作温度－４０°Ｃ～１４０°Ｃ
涡轮式塑料蝶阀规格尺寸表
|
公称通径 |
外形尺寸（mm）Dimensions |
工作压力（Mpa）Working pressure |
重量﹌kg/台 Weight |
操作 |
|||||||||||||
|
D |
D1 |
D2 |
L1 |
L |
H1 |
H2 |
n-Φ |
||||||||||
|
D1 |
JIS |
DIN |
ANSI |
RPP |
PVDF |
CPVC |
UPVC |
||||||||||
|
125(5”) |
131 |
210 |
210 |
210 |
8.50 |
250 |
190 |
70 |
163 |
93 |
8-18 |
0.5 |
7 |
7.4 |
7.3 |
7.2 |
蜗轮式 |
|
150(6”) |
153 |
240 |
240 |
240 |
9.50 |
285 |
190 |
74 |
176 |
93 |
8-22 |
0.5 |
7.5 |
8.3 |
8.1 |
7.9 |
|
|
200(8”) |
204 |
295 |
290 |
295 |
11.75 |
340 |
245 |
87 |
210 |
93 |
8-22 |
0.4 |
14 |
18 |
17 |
15.8 |
|
|
250(10”) |
255 |
350 |
355 |
350 |
14.25 |
395 |
245 |
114 |
240 |
93 |
12-22 |
0.3 |
14 |
22 |
20.7 |
19.5 |
|
|
300(12”) |
307 |
400 |
400 |
400 |
17.00 |
445 |
245 |
114 |
270 |
93 |
12-22 |
0.3 |
21 |
30 |
28 |
25.5 |
|
|
350(14”) |
358 |
460 |
445 |
460 |
18.75 |
505 |
210 |
127 |
300 |
93 |
16-22 |
0.3 |
23 |
35 |
32.8 |
30 |
|
|
400(16”) |
389 |
515 |
510 |
515 |
21.25 |
580 |
210 |
140 |
350 |
108 |
16-22 |
0.3 |
33 |
44 |
41 |
38 |
|
|
450(18”) |
446 |
565 |
565 |
565 |
22.75 |
615 |
280 |
152 |
370 |
108 |
20-26 |
0.2 |
50 |
65 |
61 |
56.5 |
|
|
500(20”) |
494 |
620 |
620 |
620 |
25.00 |
670 |
280 |
152 |
400 |
108 |
20-26 |
0.2 |
70 |
91 |
85 |
79 |
|
|
600(24”) |
590 |
725 |
730 |
725 |
29.50 |
780 |
280 |
178 |
465 |
108 |
20-30 |
0.2 |
100 |
125 |
118 |
111 |
|
|
件号NO. |
名称 Name |
材料Material |
件号NO. |
名称 Name |
材料Material |
|
1 |
阀体 Body |
RPP.PVDF.PPH.ABS.UPVC.CPVC |
5 |
O型圈 Sealing ring |
EPDM.FRM |
|
2 |
阀瓣 Disc |
RPP.PVDF.PPH.ABS.UPVC.CPVC |
6 |
手柄 Hand wheel |
RPP. ABS |
|
3 |
阀杆Stem |
lCr18Ni9Ti |
7 |
螺母 NUT |
RPP.PVDF |
|
4 |
阀座Valve seat |
EPDM.FRM |
8 |
定位板、蜗轮箱 Oriental board Worm-gear box |
|
