当前位置：首页 » 产品展示

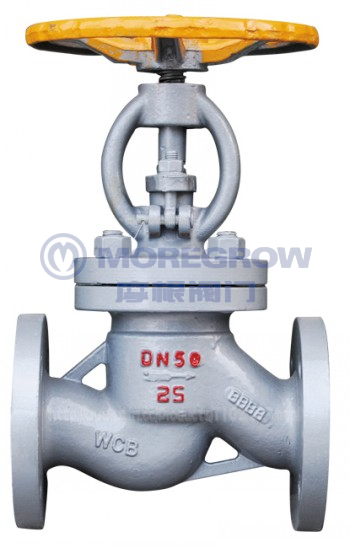

氨用截止阀 J41B-25

产品分类：截止阀系列

产品简介：氨用截止阀适用于氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。最常用的减压阀为氨用截止阀，简称氨用阀。

跟此产品相关的产品

产品详情

氨用截止阀介绍

一、氨用截止阀主要零件材料：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J41B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J41B-25Z	灰铸铁			碳钢
J41B-25P	不锈钢			不锈钢
J41F-25Z	灰铸铁			碳钢

二、氨用截止阀性能规范：

公称压力（MPa）	试验压力（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

三、氨用截止阀主要尺寸：

公称通径 DN(mm)	J41B-16C主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600

四、氨用截止阀主要外形尺寸：

J41B-25C主要外形尺寸及连接尺寸(mm)
L	D	D1	D2	D6	b	f	f2	z-d	H	DO
130	90	60	40	35	16	2	4	4-14	196	120
130	95	65	45	40	16	2	4	4-14	196	120
150	105	75	55	51	16	2	4	4-14	196	120
160	115	85	65	58	18	2	d	4-14	201	120
180	135	100	78	66	18	2	4	4-18	208	120
200	145	110	85	76	20	2	d	4-18	248	160
230	160	125	100	88	20	3	4	4-18	248	160
290	180	145	125	110	22	3	4	8-18	321	240
310	195	160	135	121	24	3	4	8-18	325	240
350	230	190	160	150	24	3	4.5	8-23	371	280
400	270	220	188	176	30	3	4.5	8-25	400	320
480	300	250	218	204	30	3	4.5	8-25	432	320
600	360	310	278	260	34	3	4.5	12-30	654	400
650	425	370	332	313	42	3	4.5	12-34	745	500
750	485	430	390	364	46	3	4.5	12-34	852	600

订货须知：

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定，请按型号直接向我们摩根阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们摩根阀门专家为您审核把关。
