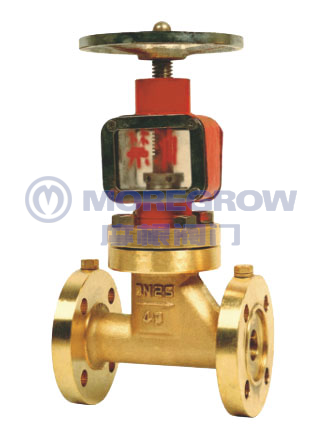

铜氧气截止阀 JY41W产品分类：截止阀系列产品简介：铜氧气截止阀采用材质优良的硅黄铜或不锈钢铸造而成，铜氧气截止阀具有机械强度高，耐磨损、安全性好等优点；铜氧气截止阀使用在氧气管路上防爆阻燃性能好，消除了氧气管路上的不安全因素。 |
产品详情
铜氧气截止阀采用材质优良的硅黄铜或不锈钢铸造而成，铜氧气截止阀具有机械强度高，耐磨损、安全性好等优点；铜氧气截止阀使用在氧气管路上防爆阻燃性能好，消除了氧气管路上的不安全因素。
一、 铜氧气截止阀特点
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有最佳的防燃阻火性能
2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
二、铜氧气截止阀性能参数
|
公称通径（DN） |
15－400 |
|||
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
|
|
试验压力 |
强度 |
2.4 |
3.75 |
6.0 |
|
密封 |
1.76 |
2.75 |
4.4 |
|
|
适用温度 |
≤200℃ |
|||
|
适用介质 |
氧气 |
|||
|
阀体 |
硅黄铜、不锈钢 |
|||
|
阀杆 |
不锈钢 |
|||
|
阀芯 |
铜、不锈钢 |
|||
|
填料 |
聚四氟乙烯 |
|||
三、铜氧气截止阀连接尺寸
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
Do |
|
凸面法兰 |
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
305 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
316 |
160 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
328 |
180 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
356 |
200 |
|
|
65 |
290 |
180 |
145 |
125 |
18 |
4-Φ18 |
389 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
460 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
528 |
320 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
668 |
450 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
26-Φ23 |
795 |
500 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
30-Φ25 |
910 |
560 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
30-Φ25 |
1200 |
640 |
|
|
350 |
850 |
520 |
470 |
435 |
34 |
34-Φ25 |
1200 |
720 |
|
|
400 |
950 |
580 |
525 |
485 |
36 |
36-Φ30 |
1560 |
800 |

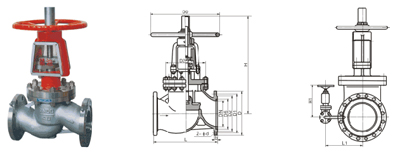

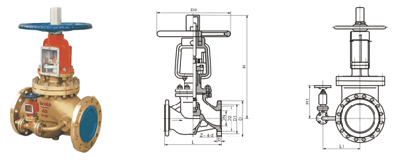

四、铜氧气截止阀结构示意图
铜氧气截止阀产品的采购须知：
铜氧气截止阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。 产品名称与铜氧气截止阀的型号；铜氧气截止阀的操作方式（有手动涡轮传动气动电动等）；铜氧气截止阀的密封面材质和硬度；铜氧气截止阀的阀体材质；铜氧气截止阀的压力； 铜氧气截止阀的使用介质（名称、粘度、颗粒腐蚀性、毒性； 铜氧气截止阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。 铜氧气截止阀产品包装人性化亦可按您的要求办理。 若已经由设计单位选定摩根的铜氧气截止阀型号，请按铜氧气截止阀型号直接向我司销售部订购。 当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的摩根公司专家为您审核把关。
