美标高压球阀详细说明

美标高压球阀各部个均为锻件，软密封圈镶入钢圈内，钢座也加工出密封面，钢座径向与背面均设有“0”形圈，以确保介质不外漏。阀杆为下装式设计，台肩处设有推力轴承，减轻操作力矩。

防火功能：一旦软密封被烧毁，由于介质压力将球推向钢座，能起到防火功能。

Q41Y软密封美标球阀,软密封球阀扭矩,软密封球阀厂家

注：型号代表意义

Q代表球阀  4代表法兰连接 1代表浮动式  N代表尼龙

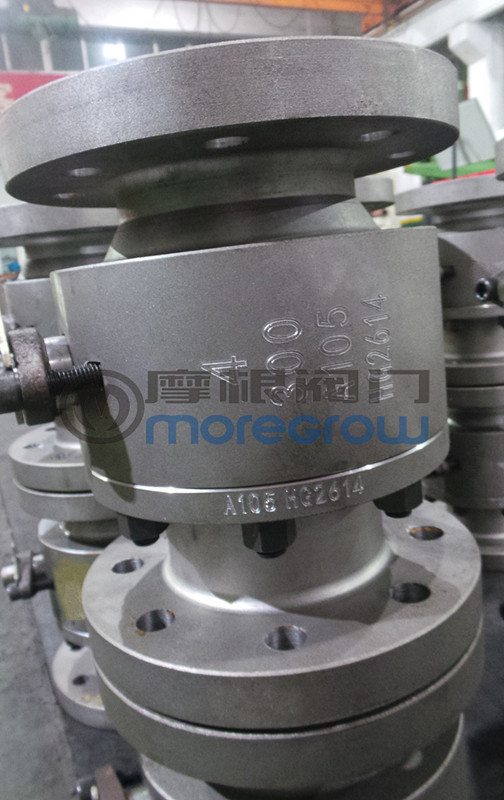

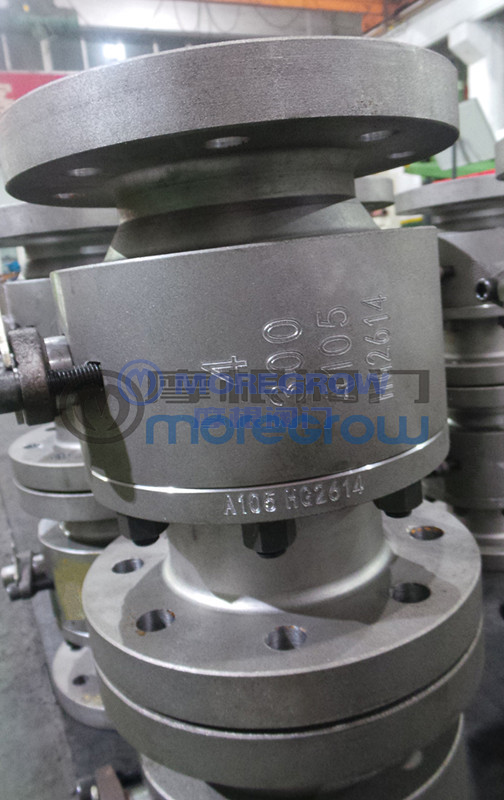

浙江摩根阀门有限公司现场美标高压球阀图片

Q41N锻钢软密封球阀浙江摩根阀门有限公司制造，型号Q41N-300LB  4" 阀体采用A105锻钢,内件材质：球体A105+STL。

1、美标锻钢球阀设计参数如下：

l 公称压力：300Lb；

l 公称通径： 4”全通径；

l 主体材料：A105锻钢；

l 内件材料： A105锻钢+四氟；

l 连接形式：法兰；

l 结构长度：美标法兰也可以按照客户要求；

l 泄漏等级：零泄漏；

l 设计标准： ASME B16.34，API6D等

l 适用温度：常温。

2、美标锻钢球阀设计标准

设计规范：设计和制造按ASME B16.34；

阀门结构长度按ASME B16.10；

法兰尺寸按ASME B16.5。

参考标准：

API 6D-2008《石油和天然气工业管线输送系统管线阀门》；

API 598-2009《阀门的检查我和试验》 ；

ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》；

API Q1-2007《质量纲要规范》；

NACE-MR-0175-2003 《油田设备用抗硫化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》；

API 607 《阀门火烧试验》等。

3、美标锻钢球阀球阀材料的选择

根据氢气特性，阀门主要部件材料选择如下：

阀体、侧盖、：A105锻钢；

球体：A105锻钢+ENP；

阀座：A105锻钢+四氟；

阀杆：F6A（可以根据不同的条件选定材料）；

弹簧：304不锈钢；

紧固件：B7+2H；

中法兰密封材料：石墨+O型圈（氟橡胶）。

美标球阀的采购须知：

美标球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。

产品名称与美标球阀的型号；美标球阀的操作方式（有手动涡轮传动气动电动等）；美标球阀的密封面材质和硬度； 美标球阀的阀体材质；美标球阀的压力； 美标球阀的使用介质（名称、粘度、颗粒腐蚀性、毒性； 美标球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。 美标球阀产品包装人性化亦可按您的要求办理。

若已经由设计单位选定摩根的美标球阀型号，请按美标球阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的摩根公司专家为您审核把关。
