固定美标球阀 Q347F-600LB

产品分类:美标球阀

产品简介:固定美标球阀开启过程: 1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。 2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。 3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。 4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

产品详情

固定美标球阀的详细说明:

A开启过程

1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

B、关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°

快要关闭时,球体已在与阀座无接触的情况下旋转了90°

4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。



球阀型号:Q347F-300LB

球阀径:8"(200MM)

球阀公称压力:300LB

球阀连接方式:法兰连接

球阀操作方式:蜗轮

球阀主要功能:起开关作用

球阀使用介质:水.油品.蒸汽

球阀材质:F304锻造不锈钢

球阀使用标准:美标标准

注:型号代表意义

Q代表球阀 3代表蜗轮 4代表法兰连接 7代表固定式 F代表密封四氟RPTFE



锻不锈钢球阀,锻不锈钢<a  data-cke-saved-href='nei334.htm' href='nei334.htm' target='_blank'>美标球阀</a>,温州<a  data-cke-saved-href='nei334.htm' href='nei334.htm' target='_blank'>美标球阀</a>

1、固定美标球阀设计参数如下:

l 公称压力:300Lb;

l 公称通径: 8全通径;

l 主体材料:F304锻不锈钢;

l 内件材料: F304锻不锈钢+四氟;

l 连接形式:法兰;

l 结构长度:美标法兰也可以按照客户要求;

l 泄漏等级:零泄漏;

l 设计标准: ASME B16.34,API6D等

l 适用温度:常温。

2、固定美标球阀设计标准

设计规范:设计和制造按ASME B16.34

阀门结构长度按ASME B16.10

法兰尺寸按ASME B16.5。

参考标准:

API 6D-2008《石油和天然气工业管线输送系统管线阀门

API 598-2009《阀门的检查我和试验》

ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》

API Q1-2007《质量纲要规范》

NACE-MR-0175-2003 《油田设备用抗硫化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》;

API 607 《阀门火烧试验》等。

3、固定美标球阀材料的选择

根据氢气特性,阀门主要部件材料选择如下:

阀体、侧盖、:F304段不锈钢;

球体:F304不锈钢;

阀座:F304锻不锈钢+四氟;

阀杆:F304(可以根据不同的条件选定材料)

弹簧:304不锈钢

紧固件:B7+2H;

中法兰密封材料:石墨+O型圈(氟橡胶)

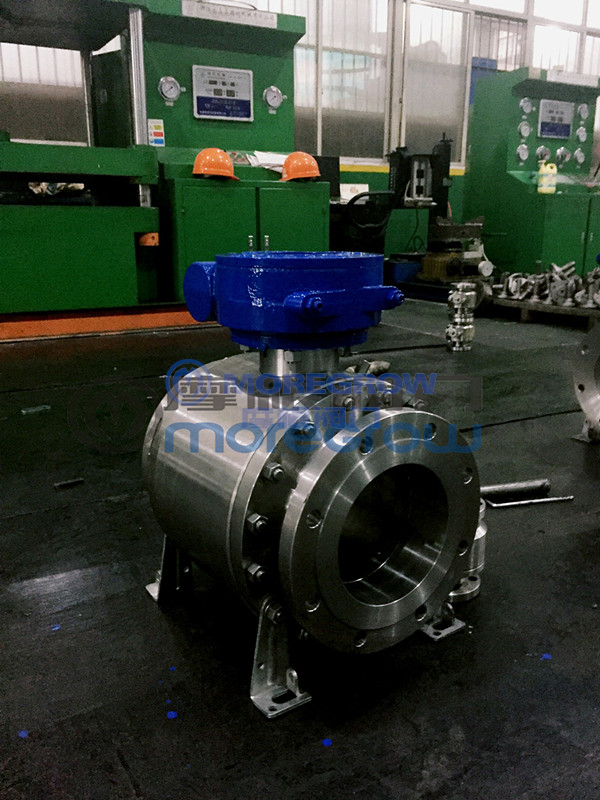

浙江摩根阀门有限公司球阀试压过程浙江摩根阀门有限公司球阀成品等待试压

                       准备进行打压                                球阀装配中


固定美标球阀产品的采购须知:

固定美标球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。

产品名称与固定美标球阀的型号;固定美标球阀的操作方式(有手动涡轮传动气动电动等);固定美标球阀的密封面材质和硬度; 固定美标球阀的阀体材质; 固定美标球阀的压力;固定美标球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。固定美标球阀产品包装人性化亦可按您的要求办理。

若已经由设计单位选定摩根的固定美标球阀型号,请按固定美标球阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
