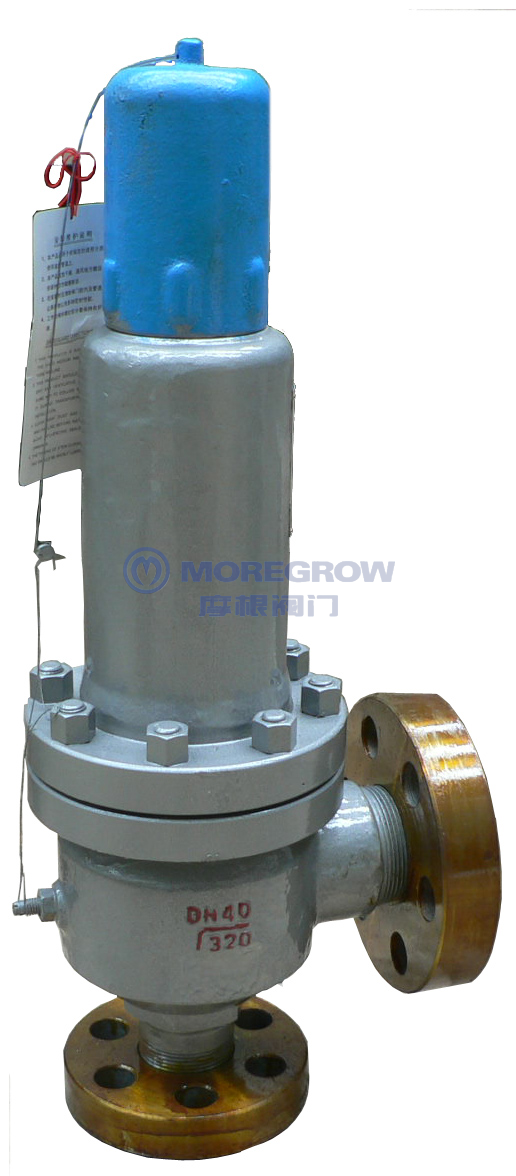

弹簧高压安全阀(型号A42Y-160-320) A42Y-160-320产品分类：安全阀系列产品简介：弹簧高压安全阀型号,弹簧高压安全阀结构图,弹簧高压安全阀工作原理：弹簧微启封闭式安全阀区别于一般的全启式安全阀，其泄压后可自动关闭，无需人手动复位。弹簧式安全阀指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封件闭锁。 |
产品详情
弹簧高压安全阀型号,弹簧高压安全阀结构图,弹簧高压安全阀工作原理：弹簧微启封闭式安全阀区别于一般的全启式安全阀，其泄压后可自动关闭，无需人手动复位。弹簧式安全阀指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封件闭锁，一旦当压力容器的压力异常后产生的高压将克服安全阀的弹簧压力，所以闭锁装置被顶开，形成了一个泄压通道，将高压泄放掉。
A42Y弹簧高压安全阀适用于工作温度≤300℃的空气石油气等介质的设备和管路上；弹簧高压安全阀适用于工作温度≤200℃有腐蚀性气体介质的设备和管路上；当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备和管路的安全运行。
|
高压安全阀型号：A42Y-160-320 |
高压安全阀公称通径：15MM-50MM |
高压安全阀使用压力：16MPA 32MPA |
|
高压安全阀连接方式：法兰连接 |
高压安全阀形式：弹簧式 |
高压安全阀主要功能：泄压保护作用 |
|
高压安全阀使用介质：液体或气体 |
高压安全阀材质：铸钢.不锈钢 铬钼钢 |
高压安全阀标准：机械部标准或定做非标 |
弹簧高压安全阀连接法兰按JB/T2769-92的标准。
弹簧高压安全阀主要零部件材料
|
NO. |
零件名称 |
A42Y-160 A42Y-320 材料 |
A42Y-160P A42Y-320P 材料 |
A42Y-160R A42Y-320R 材料 |
|
1 |
法兰 |
35/35CrMoA |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
阀体 |
40 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
反冲盘 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
导向套 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
阀盖 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
9 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
10 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
11 |
调整螺杆 |
45 |
2Cr13 |
2Cr13 |
|
12 |
阀帽 |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
|
密封面材料 |
堆焊Co基硬质合金 |
||
弹簧高压安全阀尺寸图
|
型号 |
公称通径 |
do |
d |
M |
K |
D |
Z-?d |
b |
d1 |
M1 |
K1 |
D1 |
Z1-?d1 |
b1 |
L |
L1 |
≈H |
|
A42Y-160 |
15 |
8 |
20 |
M34×2 |
60 |
95 |
3-18 |
20 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
20 |
8 |
27 |
M33×2 |
68 |
105 |
3-18 |
20 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
|
25 |
14 |
28 |
M33×2 |
68 |
105 |
3-18 |
20 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
280 |
|
|
32 |
15 |
37 |
M42×2 |
80 |
115 |
4-18 |
22 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
390 |
|
|
40 |
20 |
47 |
M52×2 |
115 |
165 |
6-26 |
28 |
65 |
M80×3 |
145 |
200 |
6-29 |
40 |
180 |
180 |
495 |
|
|
50 |
25 |
59 |
M64×3 |
115 |
165 |
6-26 |
32 |
80 |
M100×3 |
170 |
225 |
6-33 |
50 |
165 |
165 |
400 |
|
|
A42Y-320 |
15 |
8 |
27 |
M33×2 |
68 |
105 |
3-18 |
20 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
20 |
8 |
30 |
M33×2 |
75 |
110 |
3-18 |
22 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
|
25 |
14 |
35 |
M42×2 |
80 |
115 |
4-18 |
22 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
280 |
|
|
32 |
15 |
41 |
M48×2 |
95 |
135 |
4-22 |
25 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
390 |
|
|
40 |
20 |
58 |
M64×3 |
115 |
165 |
6-26 |
32 |
65 |
M80×3 |
145 |
200 |
6-29 |
40 |
180 |
180 |
495 |
|
|
50 |
25 |
70 |
M80×3 |
145 |
200 |
6-29 |
40 |
80 |
M100×3 |
170 |
225 |
6-33 |
50 |
165 |
165 |
400 |
|
|
A42Y-400 |
32 |
15 |
41 |
M48×2 |
95 |
135 |
4-22 |
25 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
397 |
