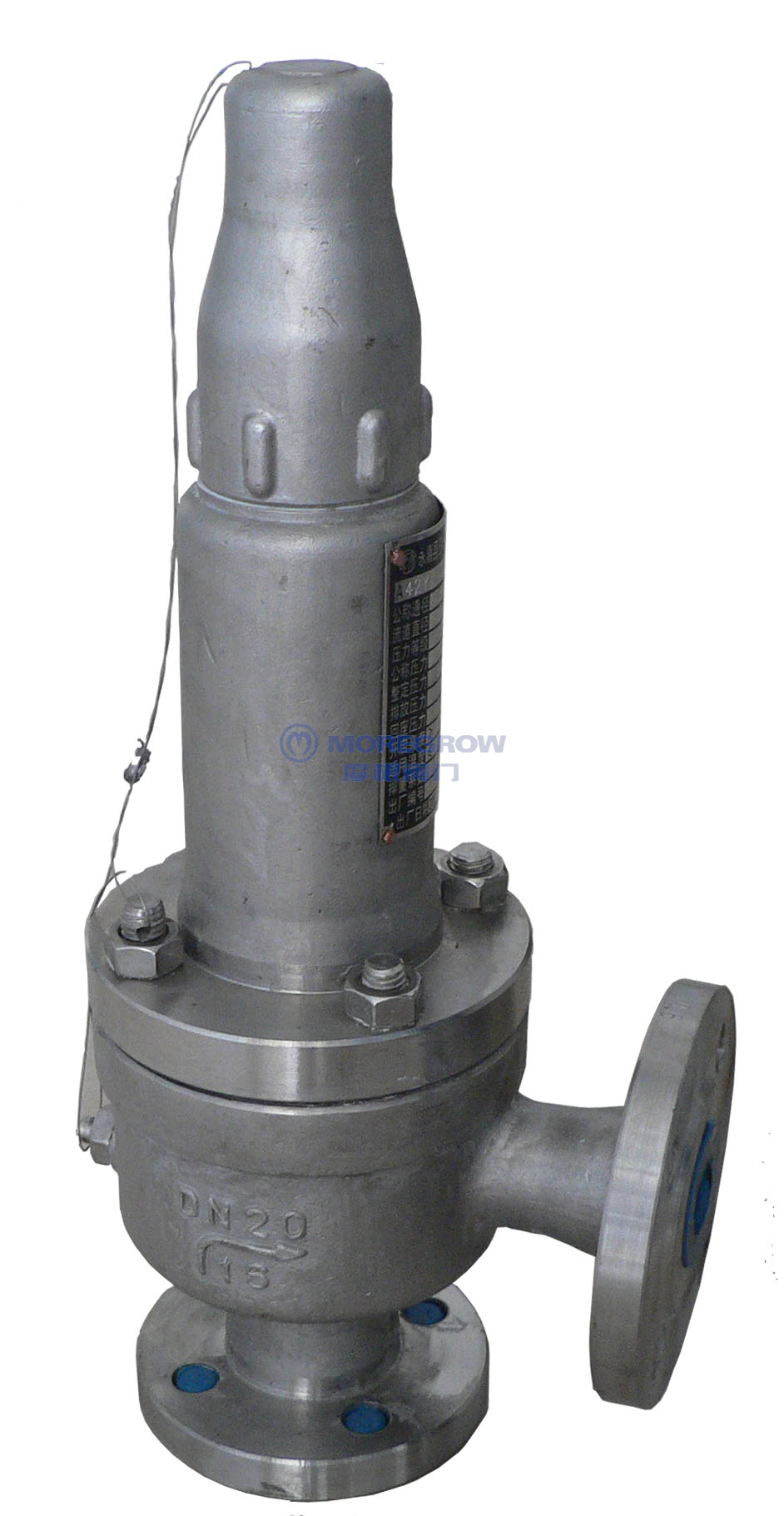

不锈钢高压安全阀（型号：A41Y） A41Y/A41W产品分类：安全阀系列产品简介：不锈钢高压安全阀区别于一般的全启式安全阀，其泄压后可自动关闭，无需人手动复位。A41Y-160、A41Y320高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。 |
产品详情
不锈钢高压安全阀区别于一般的全启式安全阀，其泄压后可自动关闭，无需人手动复位。A41Y-160、A41Y320高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P高压安全阀、A41Y-160R/320R高压安全阀适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准
安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。
高压安全阀主要零部件材料
|
NO. |
零件名称 |
A42Y-160 A42Y-320 材料 |
A42Y-160P A42Y-320P 材料 |
A42Y-160R A42Y-320R 材料 |
|
1 |
法兰 |
35/35CrMoA |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
阀体 |
40 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
反冲盘 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
导向套 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
阀盖 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
9 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
10 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
11 |
调整螺杆 |
45 |
2Cr13 |
2Cr13 |
|
12 |
阀帽 |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
|
密封面材料 |
堆焊Co基硬质合金 |
||
高压安全阀外形尺寸和连接尺寸
|
公称压力PN（MPa） |
公称通径DN（mm） |
尺寸（mm） |
重量（kg） |
|||||||||||||||||
|
do |
d |
D |
D1 |
M |
D2 |
B |
Z-Φd |
DN |
D |
D1 |
M |
D2 |
b |
Z-Φd |
L |
L1 |
H |
|||
|
16 |
15 |
7 |
16 |
95 |
60 |
M-24×2 |
18 |
20 |
3-18 |
- |
36 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
4 |
|
20 |
10 |
19 |
95 |
60 |
M-33×2 |
22 |
20 |
3-18 |
- |
48 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
4.5 |
|
|
25 |
12 |
23 |
105 |
68 |
M-33×2 |
28 |
20 |
3-18 |
- |
48 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
5.2 |
|
|
16 |
15 |
8 |
15 |
95 |
60 |
M-24×2 |
18 |
20 |
3-18 |
32 |
115 |
- |
M-42×2 |
37 |
22 |
4-18 |
95 |
100 |
259 |
7.8 |
|
20 |
10 |
23 |
98 |
60 |
M-24×2 |
20 |
20 |
3-18 |
40 |
165 |
- |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
11.5 |
|
|
25 |
12 |
23 |
105 |
68 |
M-33×2 |
28 |
20 |
3-18 |
40 |
165 |
- |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
12.5 |
|
|
32 |
15 |
25 |
115 |
80 |
M-42×2 |
37 |
22 |
4-18 |
50 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
130 |
1450 |
335 |
21.3 |
|
|
40 |
20 |
39 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
65 |
200 |
145 |
M-80×3 |
74 |
40 |
6-29 |
150 |
170 |
390 |
35.3 |
|
|
50 |
25 |
48 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
80 |
225 |
170 |
M-100×3 |
94 |
50 |
6-33 |
190 |
210 |
393 |
48 |
|
|
32 |
15 |
8 |
17 |
105 |
68 |
M-33×2 |
29 |
20 |
3-18 |
32 |
115 |
80 |
M-42×2 |
37 |
22 |
4-18 |
95 |
100 |
259 |
8.1 |
|
20 |
10 |
23 |
105 |
68 |
M-33×2 |
29 |
20 |
3-18 |
40 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
12 |
|
|
25 |
12 |
23 |
115 |
80 |
M-42×2 |
36 |
22 |
4-18 |
40 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
13 |
|
|
32 |
14 |
30 |
135 |
95 |
M-48×2 |
41 |
25 |
4-22 |
50 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
130 |
140 |
335 |
22.2 |
|
|
40 |
16 |
38 |
165 |
115 |
M-64×3 |
57 |
32 |
6-26 |
65 |
200 |
145 |
M-80×3 |
70 |
40 |
6-29 |
150 |
170 |
390 |
37 |
|
|
50 |
20 |
48 |
200 |
145 |
M-80×3 |
70 |
40 |
6-29 |
80 |
225 |
170 |
M-100×3 |
94 |
50 |
6-33 |
190 |
210 |
393 |
55 |
|
