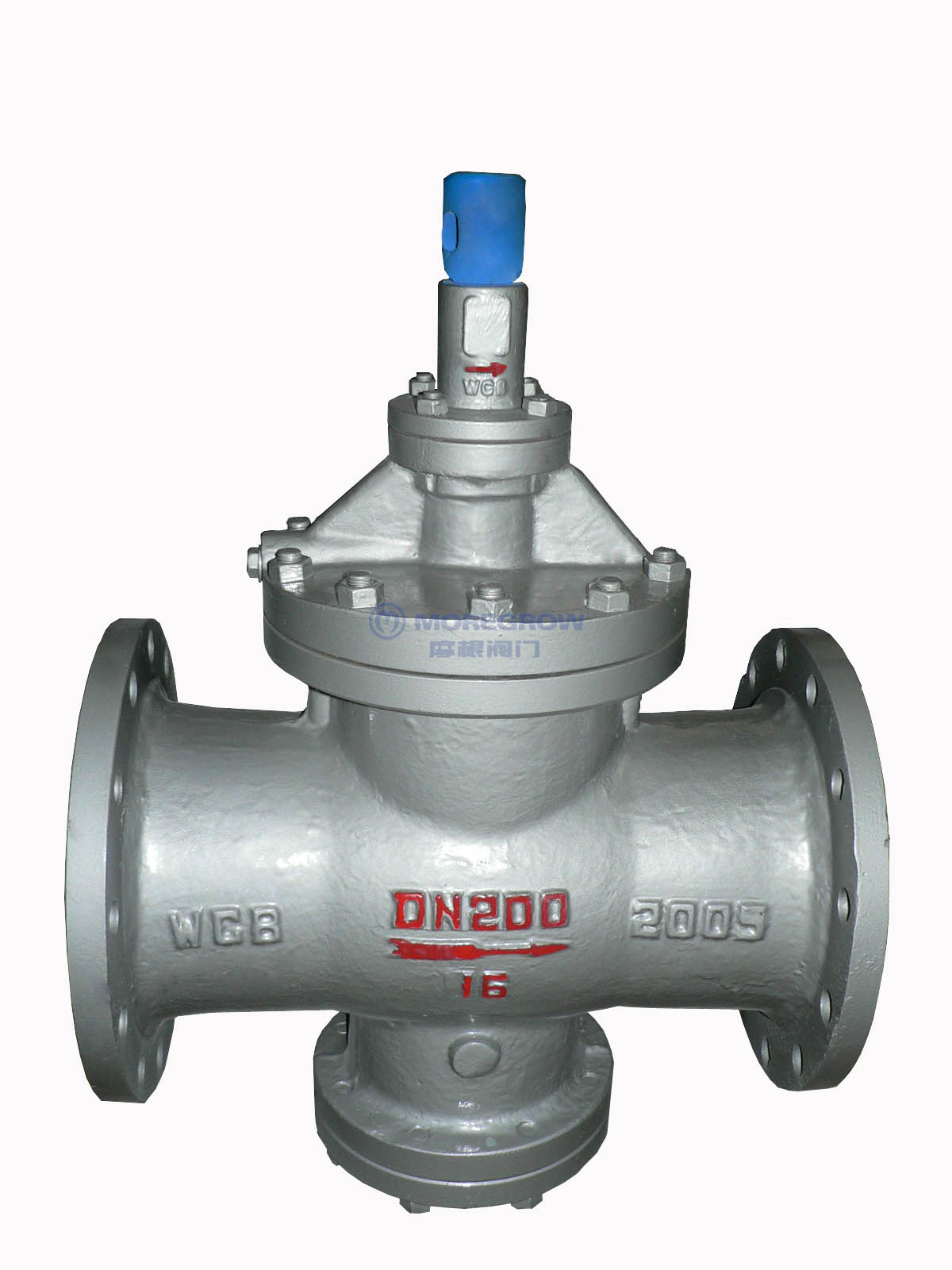

蒸汽减压阀(型号：Y43H) Y43H/Y43Y产品分类：减压阀系列产品简介：减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 |
产品详情
蒸汽减压阀结构特点和用处
减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
| 蒸汽减压阀型号：Y43H Y43W | 蒸汽减压阀公称通径：15MM-500MM | 蒸汽减压阀使用压力：1.6MPA-16MPA |
| 蒸汽减压阀连接方式：法兰连接 | 蒸汽减压阀形式：弹簧式 | 蒸汽减压阀主要功能：起减压保护作用 |
| 蒸汽减压阀使用介质：蒸汽管道 | 蒸汽减压阀材质：铸钢.不锈钢,铬钼钢 | 蒸汽减压阀标准：机械部标准或定做非标 |
活塞式蒸汽减压阀主要技术参数和性能指标
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
最小压差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
渗漏量 |
GB12245-1989 |
|||||
壳体试验不包括膜片、顶盖
活塞式蒸汽减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB |
|
阀座阀盘 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13/铜合金 |
|
活塞环 |
合金铸铁 |
|
导阀座导阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
活塞式蒸汽减压阀外形尺寸(PN1.6-4.0)
|
公称通径 |
外形尺寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
活塞式蒸汽减压阀外形尺寸(PN6.4-16.0)
|
公称通径 |
外形尺寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
305 |
105 |
|
20 |
180 |
200 |
340 |
105 |
|
25 |
200 |
220 |
340 |
120 |
|
32 |
220 |
230 |
340 |
120 |
|
40 |
240 |
240 |
355 |
135 |
|
50 |
270 |
300 |
355 |
135 |
|
65 |
300 |
340 |
360 |
140 |
|
80 |
330 |
360 |
395 |
17 |
|
100 |
380 |
400 |
185 |
|
|
125 |
450 |
415 |
215 |
|
|
150 |
500 |
430 |
225 |
|
|
200 |
550 |
495 |
260 |
|
|
250 |
650 |
545 |
310 |
|
|
300 |
800 |
600 |
355 |
|
|
350 |
850 |
640 |
395 |
|
|
400 |
900 |
690 |
435 |
|
|
500 |
950 |
|
780 |
495 |
减压阀订货注意事项：
减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
