内螺纹活塞式蒸汽减压阀 Y13H/Y13Y产品分类：减压阀系列产品简介：内螺纹活塞式蒸汽减压阀主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。 |
产品详情

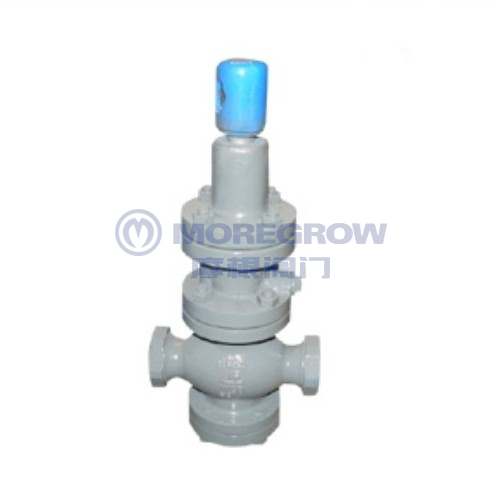

Y13H/Y内螺纹活塞式蒸汽减压阀
|
蒸汽减压阀型号：Y13H Y13Y |
蒸汽减压阀公称通径：15MM-50MM |
蒸汽减压阀使用压力：1.6MPA-10MPA |
|
蒸汽减压阀连接方式：螺纹连接 |
蒸汽减压阀形式：弹簧式 |
蒸汽减压阀主要功能：起减压保护作用 |
|
蒸汽减压阀使用介质：蒸汽管道 |
蒸汽减压阀材质：铸钢.不锈钢,铬钼钢 |
蒸汽减压阀 标准：机械部标准或定做非标 |
内螺纹活塞式蒸汽减压阀 结构特点和用处
内螺纹活塞式蒸汽减压阀主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
内螺纹活塞式蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。
内螺纹活塞式蒸汽减压阀主要技术参数和性能指标
|
公称压力(Mpa) |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
最小压差 |
0.15 |
0.15 |
|
渗漏量 |
GB12245-1989 |
|
内螺纹活塞式蒸汽减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀盘 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13/铜合金 |
|
活塞环 |
合金铸铁 |
|
导阀座 导阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
内螺纹活塞式蒸汽减压阀流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
内螺纹活塞式蒸汽减压阀连接尺寸
|
公称通径DN |
G |
L |
H |
Hl |
|
15 |
1/2" |
140 |
295 |
90 |
|
20 |
3-4" |
140 |
330 |
98 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/4" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 |
