二片式锻钢球阀 Q41Y-150LB

产品分类:锻钢球阀

产品简介:二片式锻钢球阀材料是锻造出来的,材质的密度比铸造的密度要大很多,特别适合高压球阀的制造加工高压锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种球阀,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。

产品详情

二片式锻钢球阀的详细说明:

二片式锻钢球阀材料是锻造出来的,材质的密度比铸造的密度要大很多,特别适合高压球阀的制造加工高压锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种球阀,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的用。

锻钢球阀型号:Q41Y-150LB

锻钢球阀阀径:1/2“-4”

锻钢球阀公称压力:150LB

锻钢球阀连接方式:法兰连接

锻钢球阀操作方式:手动

锻钢球阀主要功能:起开关作用

锻钢球阀使用介质:水.油品.蒸汽

锻钢球阀材质:A105锻钢

锻钢球阀使用标准:美标

注:型号代表意义

Q代表球阀  4代表法兰连接 1代表浮动式 Y代表NI60/STL



球阀型号,球阀规格,球阀价格,球阀尺寸由浙江摩根阀门有限公司提供

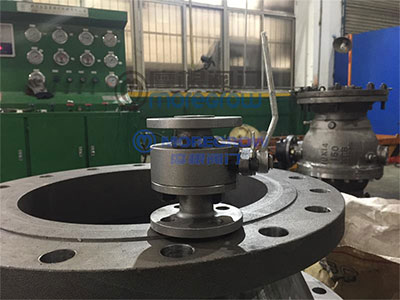

浙江摩根阀门有限公司现场二片式锻钢硬密封球阀图片

Q41Y锻钢硬密封球阀浙江摩根阀门有限公司制造,型号Q41Y-150LB  1"*1-3/4 阀体采用A105锻钢,内件材质:球体A105+STL

二片式锻钢球阀的特点:

  标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;

  高压锻钢球阀利用自带的排放阀,阀体中腔可向外排放;

  枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;

  阀杆与阀体有效的接触,使防静电接地装置性能优越等。

  具有性能优异,可靠性高,用途广泛,价格合理等优点。

二片式锻钢球阀的概述:

  二片式锻钢球阀,将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,高压锻钢球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能。

二片式锻钢球阀型号说明:Q41F-16/420C  Q41N-16C/420C Q41H-16/420C  Q41Y-16/420C

二片式锻钢球阀的主要适用范围:

       二片式锻钢球阀适用于:化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

二片式锻钢球阀的性能参数:

    a、工作压力:1.0Mpa-42.0Mpa。

    b、工作温度:-46+550℃。

    c、驱动方式:手动、蜗轮、气动、电动等。

    d、连接方式:法兰、焊接、对焊、承插焊、等。

    e、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等。

     f、阀体材质:铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢304,304L,316、316L、铬钼钢、低温钢、钛合金钢等。

二片式锻钢球阀设计标准:

   设计和制造标准按照: GB12237—1989通用阀门法兰和对焊连接钢制球阀

   结构长度按照: GB12221;

   连接端尺寸按照:JB/T79,GB9113,HG20592;

   检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门压力试验

二片式锻钢球阀设计标准:

  设计和制造标准按照: ASME B16.34,API6D等;

  结构长度按照: ASME B16.10;

  连接端尺寸按照:ASME B16.5,ASME B16.25;

  检验和测试按照: API598;

  防火设计按照:API607;

锻钢球阀产品的采购须知:

1、锻钢球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、锻钢球阀产品名称与锻钢球阀的型号;
3、锻钢球阀的操作方式(有手动涡轮传动气动电动等);
4、锻钢球阀的密封面材质和硬度;
5、锻钢球阀的阀体材质;
6、锻钢球阀的压力;
7、锻钢球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、锻钢球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、锻钢球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的锻钢球阀型号,请按锻钢球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
