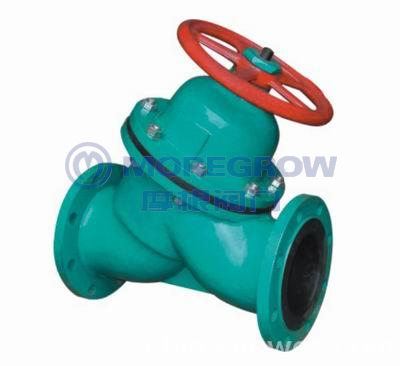

直流式衬胶隔膜阀(型号：G45J) G45J

产品分类：隔膜阀系列

产品简介：直流式衬胶隔膜阀材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢阀杆：碳钢、不锈钢手轮：铸铁

跟此产品相关的产品

G46J直流式衬胶隔膜阀

直流式衬胶隔膜阀用途

衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级：PN(MPa) 0.6 1.0 1.6

直流式衬胶隔膜阀材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢阀杆：碳钢、不锈钢手轮：铸铁

直流式衬胶隔膜阀测试：

衬里层：电火花检测试验与检验按BS6755标准公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1

直流式衬胶隔膜阀结构特点：

隔膜阀是一种特殊形式的截止阀：

1. 弹性密封的开闭件，确保没有内漏；2. 流线型的流道，使得压力损失小；3. 没有填料函，因此没有外漏；4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;5. 隔膜可更换，维护费用低；6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

直流式衬胶隔膜阀主要尺寸参数：
