真空闸阀,电动真空闸阀 Z940/Z940Y

产品分类：闸阀系列

产品简介：真空闸阀：电动、法兰连接（DKZ960Y 为对接焊连接）、明杆楔式弹性闸板，阀座密封面材料为不锈钢或硬质合金，公称压力 PN16~PN63，阀体材料为碳钢（DKZ940H-16C~63、DKZ960Y-16C~63）、Cr5Mo（DKZ940Y-16I~63I）的真空闸阀。

跟此产品相关的产品

产品详情

产品说明

D_KZ940H、D_KZ940Y、D_KZ960Y 型 PN16~PN63 真空闸阀：电动、法兰连接（D_KZ960Y 为对接焊连接）、明杆楔式弹性闸板，阀座密封面材料为不锈钢或硬质合金，公称压力 PN16~PN63，阀体材料为碳钢（D_KZ940H-16C~63、D_KZ960Y-16C~63）、Cr5Mo（D_KZ940Y-16I~63I）的真空闸阀。

产品性能参数

D_KZ940H、D_KZ940Y、D_KZ960Y 型 PN16~PN63 真空闸阀主要性能参数
型号	PN	工作压力/MPa
D_KZ940H-16C~63	16~63	1.6~6.3
D_KZ940Y-16I~63I
D_KZ960Y-16C~63

⇑

产品零部件材料

D_KZ940H、D_KZ940Y、D_KZ960Y 型 PN16~PN63 真空闸阀零部件材料
型号	材料
	阀体、闸板、阀盖	填料	填料垫	手轮	阀杆螺母	阀杆
D_KZ940H-16C~63	WCB	柔性石墨	AL	QT450-10	ZCuA110Fe3	1Cr13
D_KZ940Y-16I~63I	Cr5Mo
D_KZ960Y-16C~63	WCB

⇑

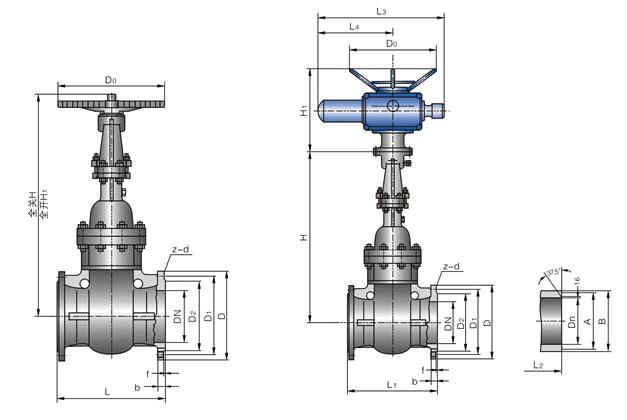

产品外形及结构尺寸

D_KZ940H-16C、D_KZ940Y-16I、D_KZ960Y-16C 真空闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	D₃	D₇	M	L₁	L₂	D₀	电装型号	重量/kg
50	250	160	125	100	16	4×Φ18	165	80	574	170	308	400	Z10-18	106
65	265	180	145	120	18	4×Φ18	185	95	590	170	308	400	Z20-18	115
80	280	195	160	135	20	8×Φ18	205	114	625	170	388	400	ZD22-18b	126
100	300	215	180	155	20	8×Φ18	232	140	756	170	349	400	ZD22-18b	136
150	350	280	240	210	24	8×Φ23	335	182	930	325	411	250	ZD30-18a	222
200	400	335	295	265	26	12×Φ23	400	240	1074	325	411	250	ZD30-18a	222
250	450	405	355	320	30	12×Φ25	475	298	1269	408	530	360	ZD45-36c	454
300	500	460	410	375	30	12×Φ25	530	350	1514	408	545	360	ZD60-36b	557
350	550	520	470	435	34	16×Φ25	610	402	1750	445	577	400	ZD90-18b	886
400	600	580	525	485	36	16×Φ30	710	458	1900	445	617	400	ZD120-36b	1106
500	700	705	650	608	44	20×Φ34	850	560	2350	-	-	-	DZW180	1060
600	800	840	770	718	48	20×Φ41	1015	684	2810	430	937	400	DZW400	2688

⇑

D_KZ940H-25、D_KZ940Y-25I、D_KZ960Y-25 真空闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	D₃	D₇	M	L₁	L₂	D₀	电装型号	重量/kg
50	250	160	125	100	20	4×Φ18	165	80	629	197	363	400	Z10-18	110
65	265	180	145	120	22	8×Φ18	185	95	629	197	363	400	DZ-B	116
80	280	195	160	135	22	8×Φ18	232	114	690	197	363	400	ZD22-18b	136
100	300	230	190	160	24	8×Φ23	269	140	784	325	381	250	ZD22-18b	151
125	325	270	220	188	28	8×Φ25	232	182	734	197	363	250	ZD22-18b	219
150	350	300	250	218	30	8×Φ25	335	240	930	325	411	250	ZD30-18b	219
200	400	360	310	278	34	12×Φ25	400	298	1074	345	460	250	ZD30-18a	318
250	450	425	370	332	36	12×Φ30	475	350	1269	408	530	360	ZD45-36c	459
300	500	485	430	390	40	16×Φ30	530	402	1514	408	530	360	ZD60-36b	562
350	550	550	490	448	44	16×Φ34	610	458	1750	445	577	360	ZD90-36c	891
400	600	610	550	505	48	16×Φ34	710	560	1900	445	617	400	ZD120-36b	1169
450	650	660	600	555	50	20×Φ34	750	684	2105	595	621	500	ZD160-40b	1358
500	700	730	660	610	52	20×Φ41	850	-	-	-	-	-	DZW180	-
600	-	-	-	-	-	-	1015	-	-	-	-	-	DZW400	-

⇑

D_KZ940H-40、D_KZ940Y-40I、D_KZ960Y-40 真空闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	D₆	d	z×Φd	D₃	D₇	H	H1	D₀	重量/kg
50	250	160	125	100	88	20	4×Φ18	-	-	-	-	-	-
65	280	180	145	120	110	22	8×Φ18	-	-	-	-	-	-
80	310	195	160	135	121	22	8×Φ18	215	100	662	325	ZD22-18b	138
100	350	230	190	160	150	24	8×Φ23	250	124	792	325	ZD22-18a	160
125	400	270	220	188	176	28	8×Φ25	315	165	830	325	ZD22-18a	180
150	450	300	250	218	204	30	8×Φ25	345	185	955	325	ZD30-18 a	241.4
200	550	375	320	282	260	38	12×Φ30	420	250	1160	408	ZD45-36 c	426
250	650	445	385	345	313	42	12×Φ34	525	295	1402	445	ZD90-36b	595
300	750	510	450	408	364	46	16×Φ34	570	350	1612	445	ZD120-36b	802.5
350	850	570	510	465	422	52	16×Φ34	650	410	1669	415	ZD120-18c	930
400	950	655	585	535	474	58	20×Φ41	735	460	2035	430	ZD250	1870
500	1150	755	670	612	576	62	20×Φ48	920	570	2423	430	DZW250	2350

⇑

D_KZ940H-63、D_KZ940Y-63I、D_KZ960Y-63 真空闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	D₆	b	z×Φd	D₃	D₇	M	L₁	L₂	D₀	电装型号	重量/kg
50	250	175	135	102	88	26	4×Φ23	200	80	574	325	381	250	DZ-15B(I)	87
65	280	200	160	130	110	28	8×Φ23	-	-	-	-	-	-	-	-
80	310	210	170	140	121	30	8×Φ23	215	108	662	325	381	250	ZD22-18b	138
100	350	250	200	168	150	32	8×Φ25	250	135	772	325	411	250	ZD30-18a	162
150	450	340	280	240	204	38	8×Φ34	365	195	1120	408	475	250	ZD45-18b	360
200	550	405	345	300	260	44	12×Φ34	440	250	1288	445	558	360	ZD90-18b	523
250	650	470	400	352	313	48	12×Φ41	530	310	1473	445	571	400	ZD120-18b	800
300	750	530	460	412	364	54	16×Φ41	565	384	1685	445	571	400	ZD120-18b	854
350	850	595	525	475	422	60	16×Φ41	680	415	2004	430	937	400	ZD250	1570
400	950	670	585	525	474	66	16×Φ48	765	560	2040	430	937	400	ZD250	2045
500	1150	800	705	640	576	70	20×Φ54	920	565	2600	430	937	400	DZW400
