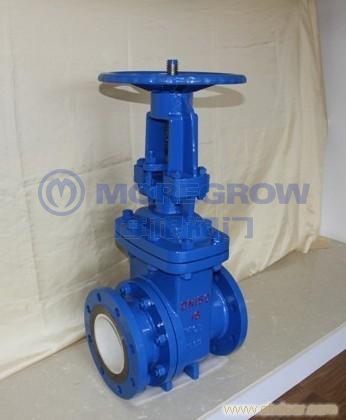

排渣闸阀（型号：PZ41Y） PZ41Y

产品分类：闸阀系列

产品简介：PZ41Y(密封：硬质合金钢材料) PN10~PN63 排渣闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN10~PN63，阀体材料为灰铸铁（PZ41H-10 PZ41H-16）、碳素钢（PZ41Y-10C~63）的排渣闸阀。

跟此产品相关的产品

产品详情

产品说明

PZ41Y 型 PN10~PN63 排渣闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN10~PN63，阀体材料为灰铸铁（PZ41H-10 PZ41H-16）、碳素钢（PZ41Y-10C~63）的排渣闸阀。

产品性能参数

PZ41H 型 PN10~PN63 排渣闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
PZ41H-10	10	1.0	≤100	灰渣水混合物（灰水比 1:1:5 最大粒度≤50mm）
PZ41H-16	16	1.6
PZ41H-10C	10	1.0
PZ41H-16C	16	1.6
PZ41H-25	25	2.5
PZ41H-40	40	4.0
PZ41H-63	63	6.3

产品零部件材料

PZ41H 型 PN10~PN63 排渣闸阀零部件材料
型号	材料
	阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ41H-10	灰铸铁	灰铸铁镶铬不锈钢	灰铸铁镶铬不锈钢	铬不锈钢	橡胶石棉板	石棉石墨
PZ41H-16
PZ41H-10C	碳素钢	碳素钢堆焊铁基合金	碳素钢堆焊铁基合金
PZ41H-16C
PZ41H-25
PZ41H-40
PZ41H-63

产品外形及结构尺寸

PZ41H 型 PN10 排渣闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	f	H	H₁	重量/kg
50	250	165	125	99	20	4×Φ18	3	420	335	57
80	280	200	160	132	20	8×Φ18	3	615	510	75
100	300	220	180	156	22	8×Φ18	3	805	685	93
150	350	285	240	211	24	8×Φ22	3	652	790	155
200	400	340	295	266	24	8×Φ22	3	1085	885	217
250	450	395	350	319	26	12×Φ22	3	1235	1015	280
300	500	445	400	370	26	12×Φ22	4	1450	1190	350
350	550	525	460	429	26	16×Φ22	4	1640	1350	540
400	600	565	515	480	28	16×Φ26	4	1798	1460	820
450	650	615	565	530	28	20×Φ26	4	1980	1620	1120
500	700	670	620	582	30	20×Φ28	4	2190	1800	1440

PZ41H 型 PN16 排渣闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	f	H	H₁	重量/kg
50	250	165	102	99	20	4×Φ18	3	420	335	60
80	280	200	133	132	22	8×Φ18	3	615	510	78
100	300	220	180	158	24	8×Φ18	3	805	685	96
150	350	285	240	212	28	8×Φ22	3	952	790	158
200	400	340	295	268	30	12×Φ22	3	1085	885	222
250	450	405	355	320	32	12×Φ26	3	1235	1015	289
300	500	460	410	370	34	12×Φ26	4	1450	1190	365
350	550	520	470	430	38	16×Φ26	4	1640	1350	558
400	600	580	525	482	40	16×Φ30	4	1798	1460	850
450	650	640	585	532	44	21×Φ30	4	1980	1620	1164
500	700	715	650	585	46	20×Φ33	4	2190	1800	1482

PZ41H 型 PN25 排渣闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	f	H	H₁	重量/kg
50	250	165	125	102	20	4×Φ18	3	420	335	99
80	280	200	160	133	22	8×Φ18	3	615	510	118
100	300	235	190	158	24	8×Φ22	3	805	685	147
150	350	300	250	212	30	8×Φ26	3	952	790	204
200	400	360	310	278	34	12×Φ26	3	1085	885	273
250	450	425	370	335	36	12×Φ30	3	1235	1015	383
300	500	485	430	390	40	16×Φ30	4	1450	1190	478
350	550	555	490	450	44	16×Φ33	4	1640	1350	680
400	600	620	550	505	48	16×Φ36	4	1798	1460	1008
450	650	670	600	555	50	20×Φ36	4	1980	1620	1344
500	700	730	660	615	52	20×Φ36	4	2190	1800	1827

PZ41H 型 PN40 排渣闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	f	H	H₁	重量/kg
50	250	165	125	88	20	4×Φ18	3	444	340	98
80	310	200	160	121	22	8×Φ18	3	636	508	126
100	350	235	190	150	24	8×Φ22	3.5	930	680	456
150	450	300	250	204	30	8×Φ26	3.5	984	800	228
200	550	375	320	260	38	12×Φ30	3.5	1094	875	298
250	650	450	382	313	42	12×Φ33	3.5	1270	1010	372
300	750	515	450	364	46	16×Φ33	3.5	1470	1180	450
350	850	580	510	422	52	16×Φ36	4	1555	1245	530
400	950	660	585	474	58	16×Φ39	4	1650	1280	610
450	4050	685	610	524	60	20×Φ39	4	1817	1415	690
500	1150	755	670	576	62	20×Φ42	4	1990	1560	772

PZ41H 型 PN64排渣闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	f	H	H₁	重量/kg
50	250	180	135	88	26	4×Φ22	3	444	340	142
80	310	215	170	121	30	8×Φ22	3	636	508	168
100	350	250	200	150	32	8×Φ26	3.5	830	680	210
150	450	345	280	204	38	8×Φ33	3.5	984	800	270
200	550	415	345	260	44	12×Φ36	3.5	1094	875	367
250	650	470	400	212	48	12×Φ36	3.5	1270	1010	450
300	750	530	460	364	54	16×Φ36	3.5	1470	1180	548
350	850	600	525	422	60	16×Φ39	4	1555	-	532
400	950	670	585	474	66	16×Φ42	4	1650	1280	615
450	1050	715	630	524	70	20×Φ42	4	1817	1415	695
500	1150	800	705	476	76	20×Φ48	4	1990	1560	778
